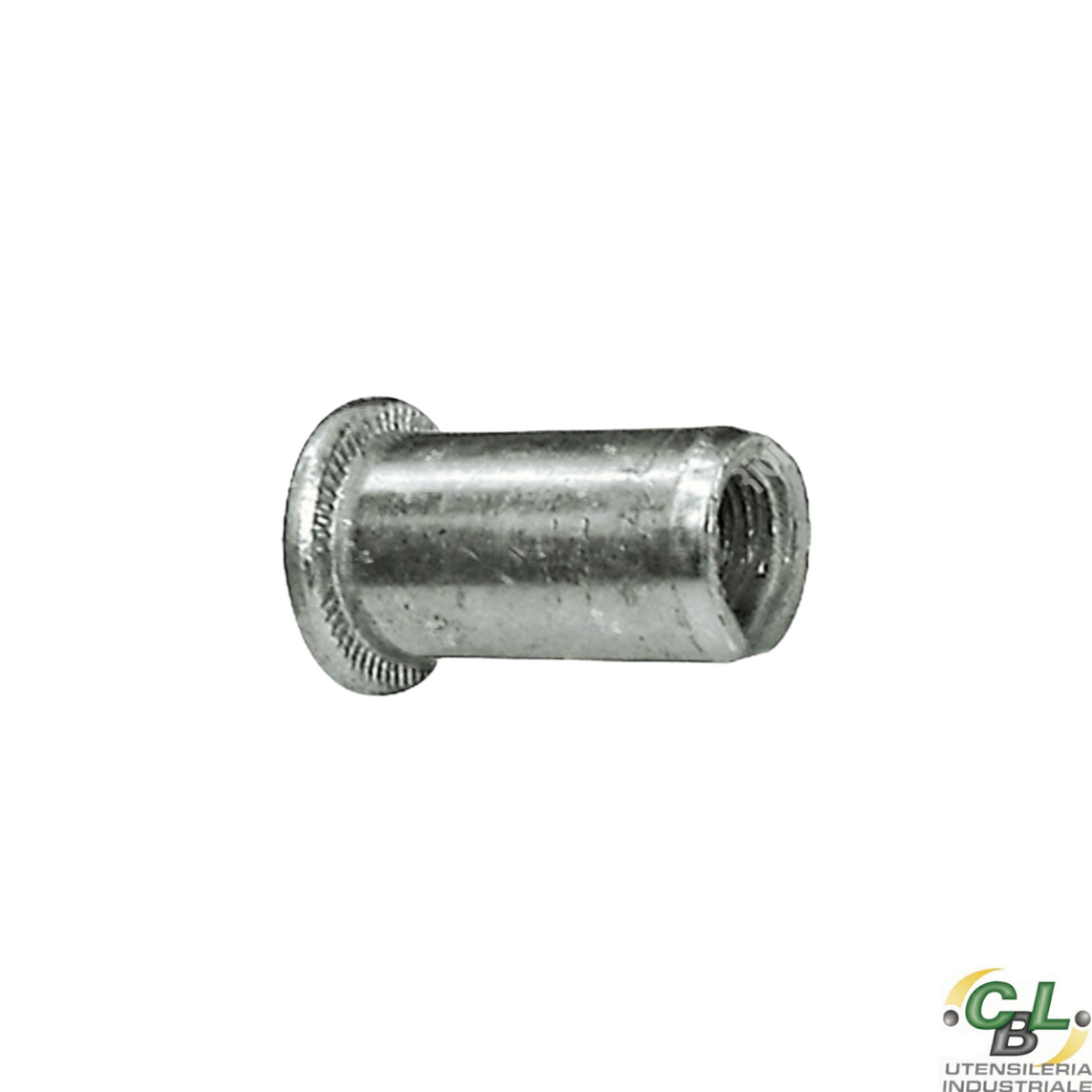

INSERTI FILETTATI TESTA CIL. M3 ACCIAIO CORTI

CODICE ARTICOLO: 0299400

CARATTERISTICHE PRINCIPALI

Corpo in acciaio con fusto cilindrico aperto e testa tonda

SCHEDA TECNICA

• d - passo dell'inserto M3
• L - lunghezza inserto (mm) 8,5
• diametro di foratura 5,0
• T - larghezza testa (mm) 7,0
• k - spessore testa (mm) 0,8
• spessore serrabile (mm) 0,5 ÷ 1,5
• L2 - lunghezza fusto applicato (mm) 4,2 ÷ 4,6
• carico di prova assiale del filetto (N) 3900
• coppia max di serraggio (Nm) 2.0
• coppia serraggio per forza torsione (Nm) 0.5
• resistenza al taglio (N) 900
• materiale corpo acciaio
• tipo testa tonda
• tipo fusto cilindrico aperto
