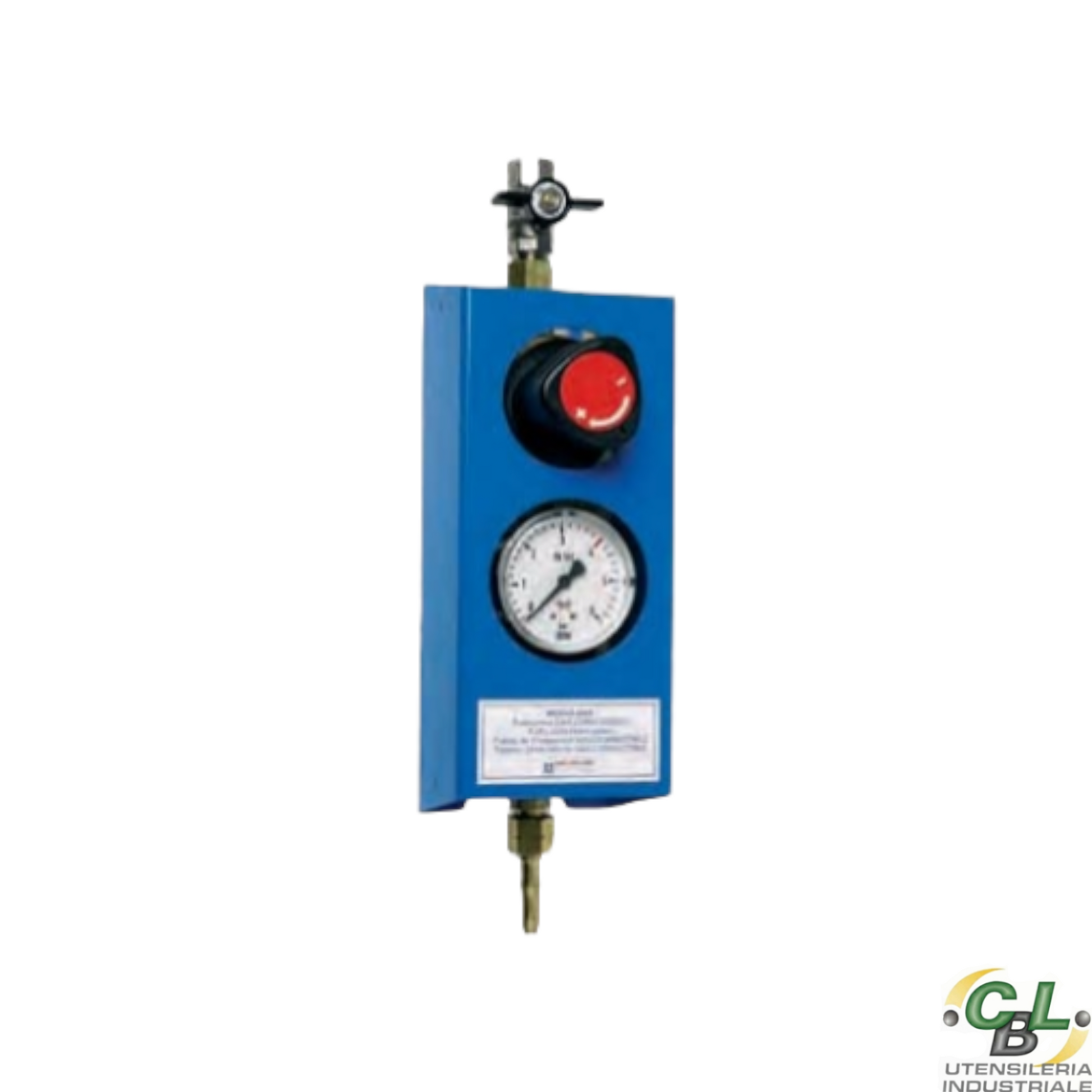

POSTO PRESA MODULGAS GAS TECNICI 10 BAR

CODICE ARTICOLO: W000291916

CARATTERISTICHE PRINCIPALI

I posti presa modulgas sono indicati per applicazioni industriali con gas ossigeno, acetilene, gas combustibili, argon e altri gas tecnici e sono stati appositamente studiati per essere facilmente installati e manutenzionati, sono inoltre già forniti di serie con valvola di sicurezza in uscita modello securtop 665 ove prevista e valvola di intercettazione in ingresso (già assemblate e collaudate) e sono conformi alle norme EN560, EN 562, ed EN 730-1, le dimensioni del pannello posto presa modulgas sono di 95l x 245h x 95p mm.

I POSTI PRESA MODULGAS SONO COMPOSTI DA:

• Attacco d'ingresso G 3/8" femmina destro
• Valvola di intercettazione in ingresso di serie già installata e collaudata
• per tutti i gas valvola d'intercettazione sgrassata come richiesto per l'uso con gas ossidanti
• Valvola di intercettazione speciale con perno di sicurezza
• Filtro di ingresso tra il riduttore e la valvola di intercettazione
• Riduttore di pressione regolabile con volantino anti svitamento
• Corpo riduttore predisposto per il fissaggio diretto a parete per garantire stabilità in ogni condizione
• Manometro per il controllo della pressione regolata in uscita
• Dispositivo di sicurezza contro i ritorni di fiamma modello securtop
• Versione per Ar/Co disponibile con flussometro e mono flussometro
• Attacco uscita G 3/8" o G 1/4" a seconda del modello e del portagomma per tubo di diametro interno 6-8 mm a seconda del modello
• Pannello di copertura in lamiera verniciata e rinforzata (1,5 mm di spessore) con profilo speciale per fissaggio semplificato a parete
• Etichetta di identificazione gas
• Dima di foratura parete fornita con le istruzioni prodotto
• Predisposti per installazione in batteria da due, tre e più postazioni senza necessita di fissare ogni singolo pannello a parete

SCHEDA TECNICA

OSSIGENO

Attacchi In filetto femmina  G 3/8" out filetto maschio 3/8" dx ( 8 mm) Pressione in max 20 Bar nominale 15 bar out nominale 10 bar scala manometri e flussometri 0-16 bar

ACETILENE

Attacchi In filetto femmina G 3/8" out filetto maschio 3/8" sx ( 8 mm) Pressione in max 1,5 Bar nominale 1,5 bar out nominale 0,5 bar scala manometri e flussometri 0-2,5 bar

GAS COMBUSTIBILI

Attacchi In filetto femmina G 3/8" out filetto maschio 3/8" sx ( 8 mm) Pressione in max 6 Bar nominale 5 bar out nominale 4 bar scala manometri e flussometri 0-6 bar

GAS TECNICI

Attacchi In filetto femmina G 3/8" out filetto maschio 3/8" dx ( 8 mm) Pressione in max 20 Bar nominale 15 bar out nominale 10 bar scala manometri e flussometri 0-16 bar

GAS NEUTRI CON MONOFLUSSOMETRO

Attacchi In filetto femmina G 3/8" out filetto maschio 3/8" dx ( 6-8 mm) Pressione in max 20 Bar nominale 15 bar out nominale 4 bar scala manometri e flussometri 0-26 L/M

GAS NEUTRI CON FLUSSOMETRO

Attacchi In filetto femmina G 3/8" out filetto maschio 1/4" dx ( 6-8 mm) Pressione in max 20 Bar nominale 15 bar out nominale 3,5 bar scala manometri e flussometri 2-30 L/Mln
